什么是LED鋁基線路板：

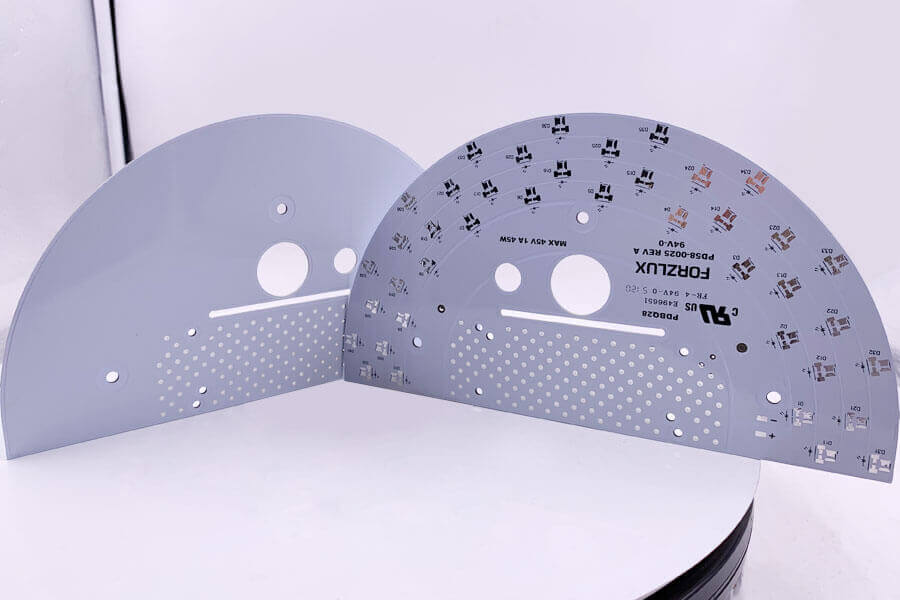

　　LED鋁基線路板是一種具有良好散熱功能的金屬基覆銅板，一般單面板由三層結構所組成，分別是電路層(銅箔)、絕緣層和金屬基層，常見于LED照明產品，有正反兩面，白色的一面是焊接LED引腳的，另一面呈現鋁本色，一般會涂抹導熱凝漿后與導熱部分接觸，LED燈線路板一般是鋁基電路板，能夠?qū)峥欤渌O備或電器類用的線路板還是玻纖板。

　　LED鋁基電路板制造工藝解析：

　　1、led鋁基線路板往往應用于功率器件，功率密度大，所以銅箔比較厚。如果使用到3oz以上的銅箔，則蝕刻加工需要工程設計線寬補償。

　　2、led鋁基電路板的鋁基面在PCB加工過程中事先用保護膜給予保護，否則，一些化學藥品會浸蝕鋁基面，導致外觀受損。

　　3、生產玻纖板使用的銑刀硬度比較小，銑刀轉速快;而生產鋁基板使用的銑刀硬度大，銑刀轉速至少慢了三分之二。

　　4、生產玻纖板只需使用機器本身的散熱系統散熱即可，但是加工鋁基板就必須另外針對鑼頭加酒精散熱?！?/p>

　　5、led鋁基線路板制造廠家在生產鋁基電路板過程中可能會碰到幾下幾個難點：

　　(1)利用機械加工生產鋁基板，鉆孔后孔內孔邊不允許有毛刺，否則會影響耐壓測試。鋁基板銑外形工序十分困難，而沖外形需要使用高級模具。外形沖后，邊緣要求整齊，無毛刺，不碰傷板邊的阻焊層。通常使用操兵模，孔從線路沖，外形從鋁面沖，沖外形后板子翹曲度應小于0.5%。

　　(2)在整個鋁基板生產流程中不許擦花鋁基面，經手觸摸，或經某種化學藥品都會產生表面變色、發黑，這都是絕對不可接受的。所以全流程不碰傷、不觸及鋁基面是生產鋁基板的難點之一。

　　(3)在鋁基板過高壓測試時，通信電源鋁基板要求100%高壓測試，板面上臟物、孔和鋁基邊緣毛刺、線路鋸齒或碰傷任何一丁點絕緣層都會導致耐高壓測試起火、漏電、擊穿。導致耐壓測試板子分層、起泡，均拒收。
